ماژول DC-DC کاهنده 3 آمپر 12 با خروجی 1.8 الی MP2315 ولت

ماژول کاهنده ولتاژ LM2596HVS یک مبدل DC به DC پیچیده و کارآمد است و محدوده ولتاژ ورودی آن بین 4.5 تا 50 ولت متغیر است. این ماژول کنترل دقیق ولتاژ خروجی را با استفاده از پتانسیومتر چند دور داخلی ارائه می‌دهد و می‌توان ولتاژ خروجی را در محدوده 3 تا 40 ولت تنظیم کرد. ماژول LM2596HVS با تأکید بر بهره‌وری و قابلیت اطمینان، در تنظیم ولتاژ عملکرد بالایی دارد و برای کاربردهایی نظیر الکترونیک خودرویی، سیستم‌های خورشیدی و شارژ باتری مناسب است.
سری LM2596HV از رگولاتورهای یکپارچه (IC) همه عملکردهای لازم برای یک رگولاتور کاهنده (Buck) را ارائه می‌دهد و می‌تواند تا 3 آمپر جریان را با تنظیمات دقیق ولتاژ و بار مدیریت کند. این دستگاه‌ها در ولتاژهای خروجی ثابت 3.3 ولت، 5 ولت، 12 ولت و همچنین نسخه‌ای با خروجی قابل تنظیم در دسترس هستند.

مشخصات

IC درایور: LM2596HVS
ولتاژ تغذیه: 4.5 تا 60 ولت (بهترین تا 50 ولت)
ولتاژ خروجی: 3 تا 35 ولت
جریان خروجی: 0 تا 3 آمپر (بدون خنک‌کننده اضافی، پیشنهاد می‌شود تا 2 آمپر)
بهره‌وری تبدیل: کمتر از 92٪
محافظت در برابر اضافه جریان و دمای بالا
نوسانگر داخلی با فرکانس ثابت 150 کیلوهرتز

کاربردها

درایورهای موتور
منبع تغذیه شبکه و سرور
لوازم خانگی
تجهیزات تست و اندازه‌گیری

Introduction

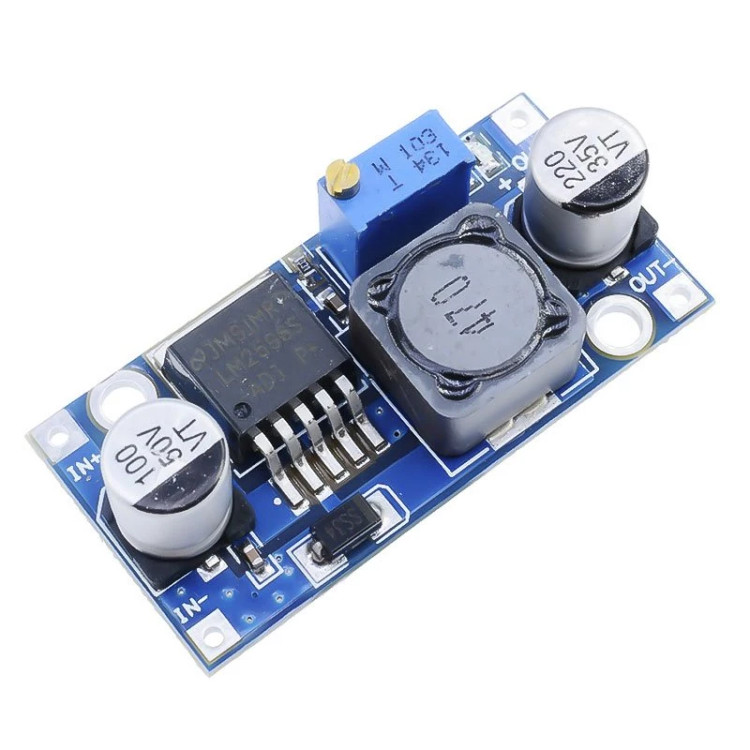

The LM2596HVS Step Down Module is a technically sophisticated DC to DC buck converter, optimized for high-input voltage scenarios ranging from 4.5 volts to 50 volts. It offers a versatile and precise output voltage control, with a customizable range of 3 volts to 40 volts, courtesy of its onboard multi-turn potentiometer. This module excels in voltage regulation, with an emphasis on efficiency and reliability, making it suitable for various applications such as automotive electronics, solar power systems, and battery charging.

The LM2596HV series of regulators are monolithic integrated circuits that provide all the active functions for a step-down (buck) switching regulator, capable of driving a 3A load with excellent line and load regulation. These devices are available in fixed output voltages of 3.3V, 5V, 12V, and an adjustable output version.

Specification

Driver IC: LM2596HVS
Supply voltage: 4.5 - 60V
Output voltage: 3 - 35V
Output current: 0-3A (Without extra cooling, recommend 2A max)
Conversion efficiency: <92%
Requires only four external components
With over-current and over-temperature protection, safe for use.
150 kHz fixed frequency internal oscillator

Applications
Motor drives
Merchant network and server PSU
Appliances
Test and measurement equipment
