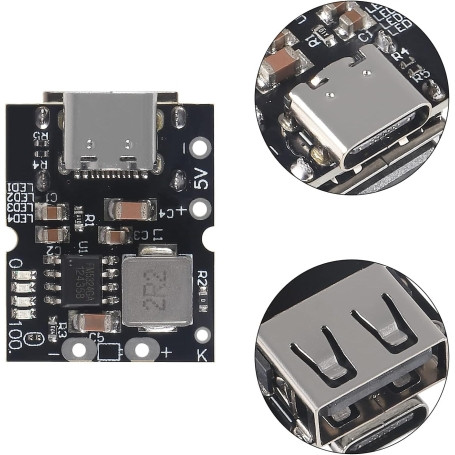

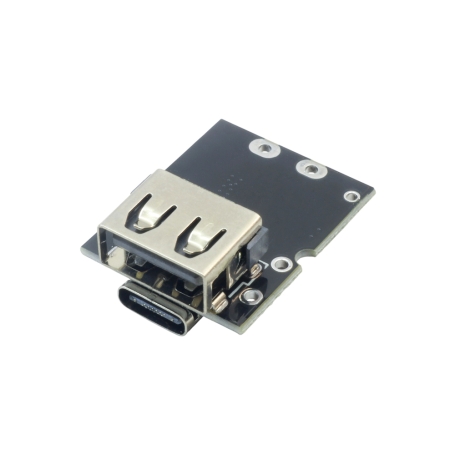

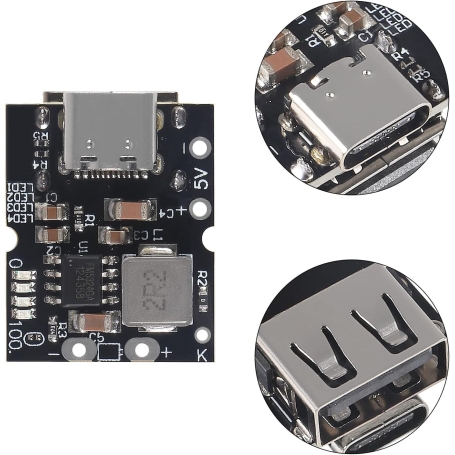

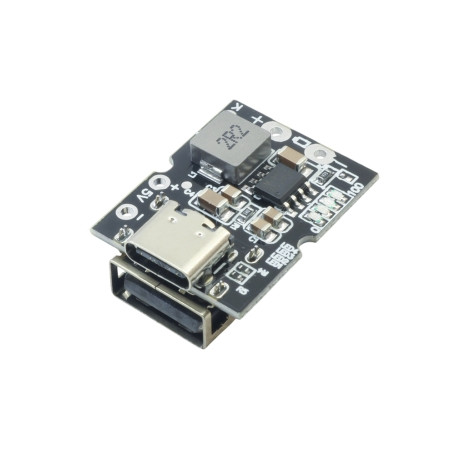

ماژول شارژ و دشارژ باتری لیتیومی 5V-2A دارای کانکتور USB Type-C مدل PBOA

توضیحات
این ماژول برای شارژ و دشارژ باتری‌های لیتیوم یونی تک‌سل است که با داشتن ورودی Type-C امکان شارژ آسان با شارژرهای رایج موبایل را فراهم می‌کند. مدار داخلی ماژول علاوه بر کنترل دقیق فرآیند شارژ (با ولتاژ 4.2V یا 4.35V قابل پیکربندی)، شامل یک مبدل افزاینده (Boost Converter) با راندمان بالا است که ولتاژ باتری را به مقدار ثابت 5V تقویت می‌کند. این ویژگی ماژول را برای ساخت پاوربانک، منبع تغذیه پرتابل یا تغذیه مستقیم مدارات 5V بسیار مناسب می‌سازد. جریان خروجی تا 2A باعث می‌شود بتوان دستگاه‌های مختلف مانند گوشی هوشمند، بردهای آردوینو، ماژول‌های IoT و تجهیزات قابل حمل را با آن راه‌اندازی کرد. طراحی فشرده، وجود LEDهای وضعیت شارژ/دشارژ و مدار محافظ ولتاژ و جریان از دیگر مزایای این ماژول هستند.

مشخصات

ورودی تغذیه: 5V ~ 5.5V (رابط USB Type-C)
ولتاژ شارژ باتری: 4.2V یا 4.35V
جریان شارژ: 0.1A ~ 2A
جریان دشارژ خروجی: حداکثر 2A
ولتاژ خروجی افزاینده: 5V ~ 5.15V
دقت ولتاژ خروجی: ±100mV
راندمان تبدیل: حدود 92.5% (در ورودی 3.6V، خروجی 5V/2A)
ولتاژ قطع دشارژ: 2.95V
نویز خروجی: <150mVp-p
مصرف حالت استندبای (دشارژ فعال): <900µA
مصرف حالت استندبای (خواب خودکار): <100µA
ابعاد تقریبی: 11 × 20 × 26 میلی متر



نحوه استفاده

اتصال ورودی تغذیه
ماژول را از طریق پورت Type-C به یک منبع تغذیه 5V (مانند شارژر موبایل یا پورت USB) متصل کنید. ولتاژ ورودی مجاز در بازه 5V تا 5.5V است.
اتصال باتری لیتیوم
پایه‌های مشخص‌شده روی ماژول را مطابق زیر به باتری تک‌سل لیتیوم متصل کنید:
پین B+ → قطب مثبت باتری
پین B- → قطب منفی باتری
⚠️ دقت کنید باتری باید سالم و دارای ولتاژ کاری در محدوده 3V تا 4.2V باشد.
خروجی ولتاژ 5V
برای تغذیه مدارهای خارجی، از پایه‌های خروجی استفاده کنید:
پین OUT+ → خروجی مثبت 5V
پین OUT- → خروجی منفی
جریان خروجی این ماژول تا 2A می‌رسد که مناسب گوشی، ماژول‌های آردوینو، ESP8266/ESP32 و تجهیزات IoT است.
نمایش وضعیت با LED
ماژول دارای LEDهای وضعیت شارژ و دشارژ است:
LED روشن → در حال شارژ باتری
LED تغییر رنگ یا خاموش → شارژ کامل
LED مربوط به خروجی → نشان‌دهنده فعال بودن حالت دشارژ (پاوربانک)
تنظیم ولتاژ شارژ
در صورت نیاز می‌توان ولتاژ شارژ نهایی را بین 4.2V و 4.35V تغییر داد (برای باتری‌های مختلف). مقدار پیش‌فرض 4.2V است که برای اکثر سلول‌های لیتیوم استاندارد مناسب است.
حالت کم‌مصرف
ماژول در حالت آماده‌به‌کار (بدون بار متصل) جریان بسیار کمی مصرف می‌کند (<100µA)، که باعث افزایش طول عمر باتری می‌شود.

کاربردهای رایج

این ماژول به‌دلیل ترکیب قابلیت شارژ و دشارژ باتری، برای پروژه‌های قابل حمل و منابع تغذیه اضطراری بسیار مناسب است. کاربران می‌توانند با استفاده از این ماژول پاوربانک‌های سفارشی، منابع تغذیه ماژول‌ها و حتی سیستم‌های IoT کوچک بسازند.

ساخت پاوربانک پرتابل
شارژ و تغذیه مدارات میکروکنترلری (Arduino, ESP8266, ESP32)
تغذیه ماژول‌های IoT و بی‌سیم
راه‌اندازی سنسورها و تجهیزات 5V در پروژه‌های قابل حمل
منبع تغذیه اضطراری برای فن‌ها و لامپ‌های USB
ابزار آموزشی و آزمایشگاهی برای یادگیری مدیریت انرژی
